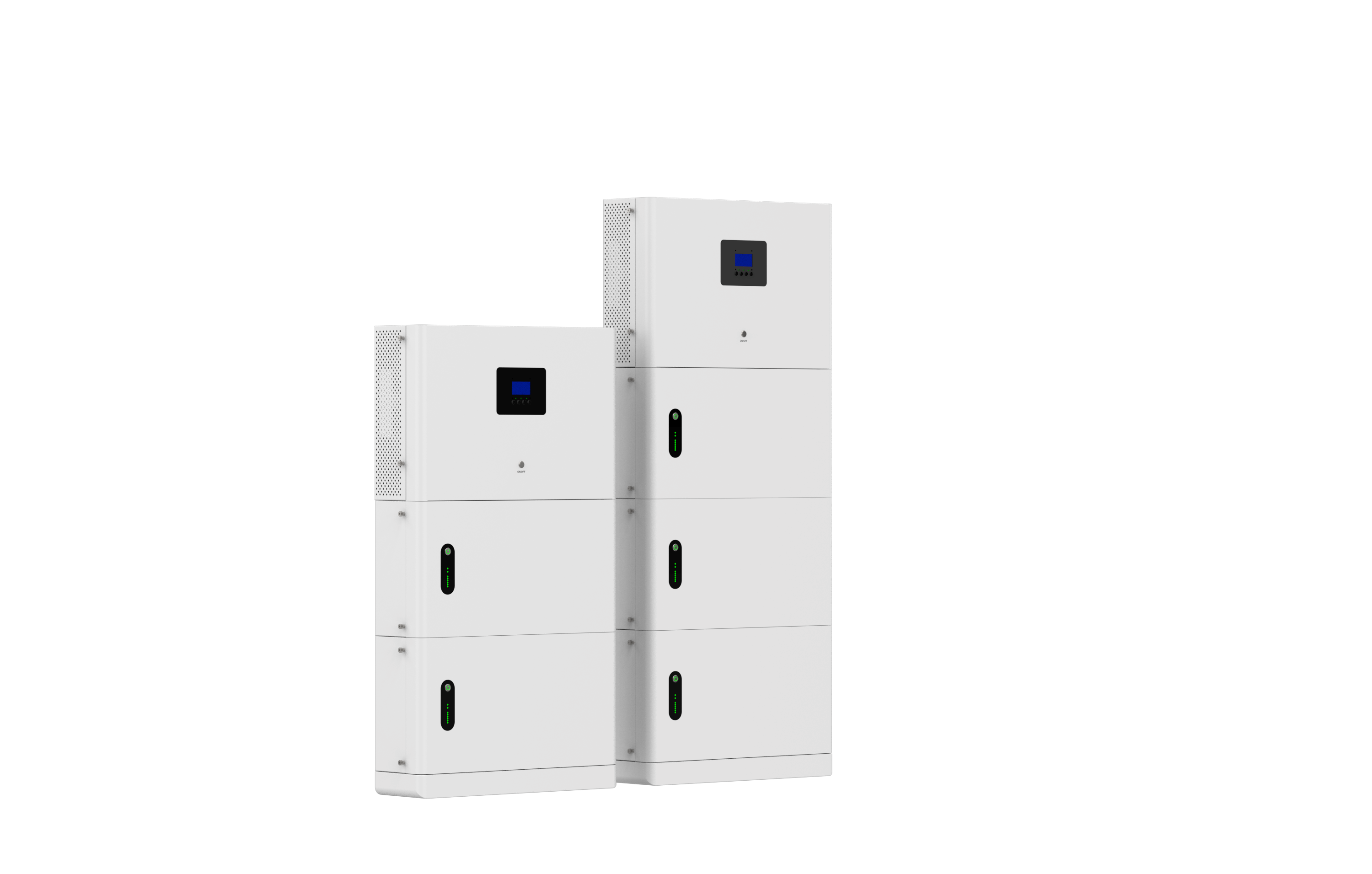

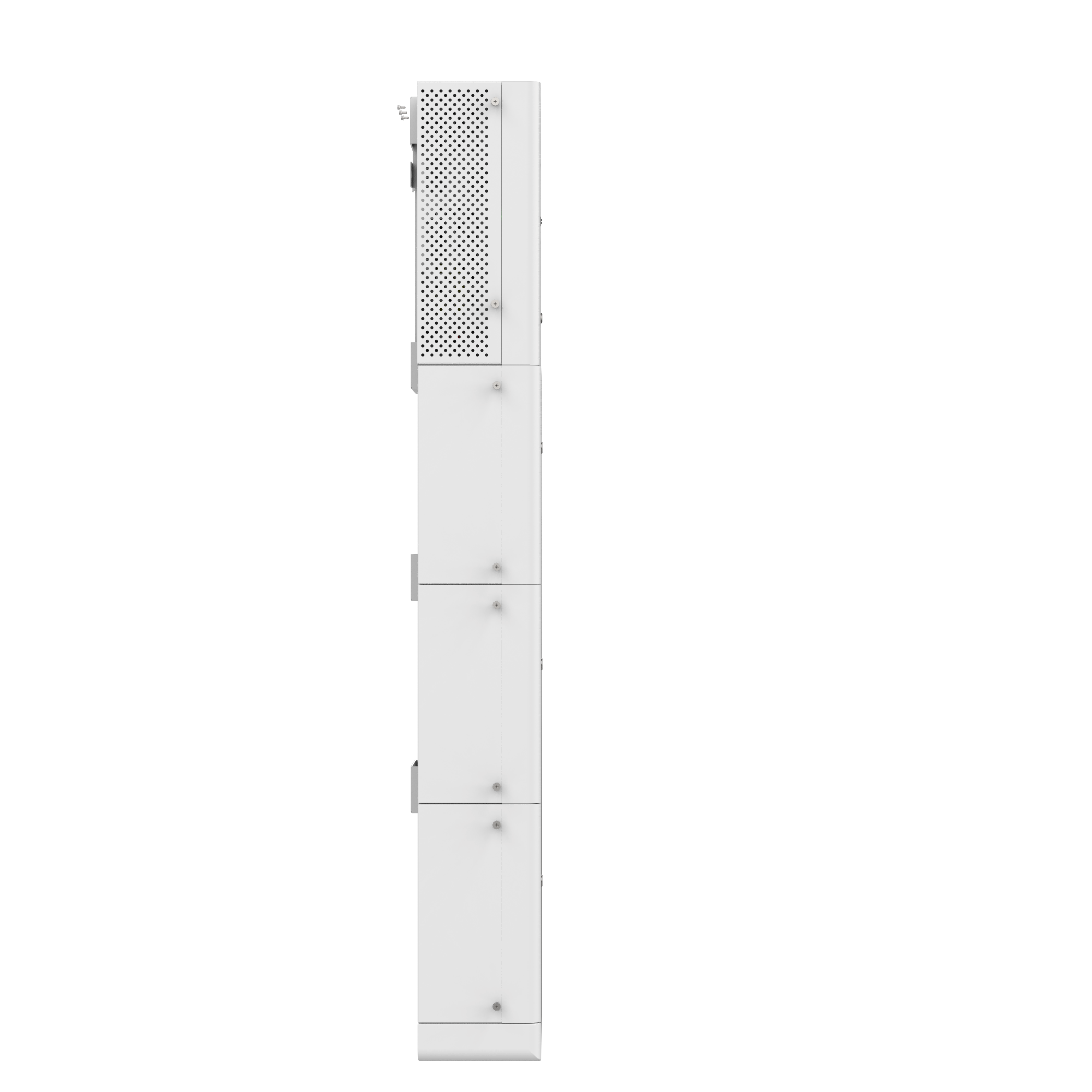

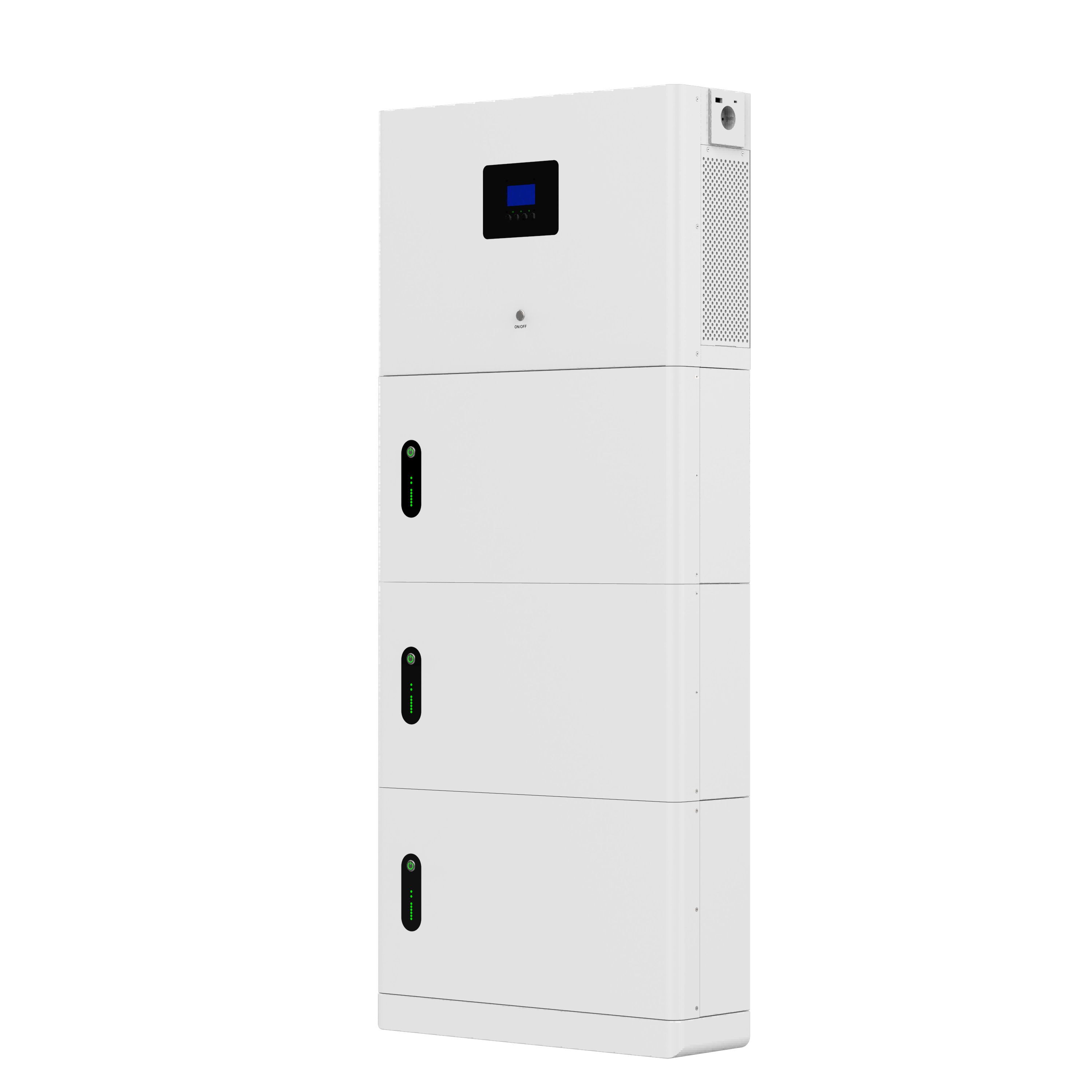

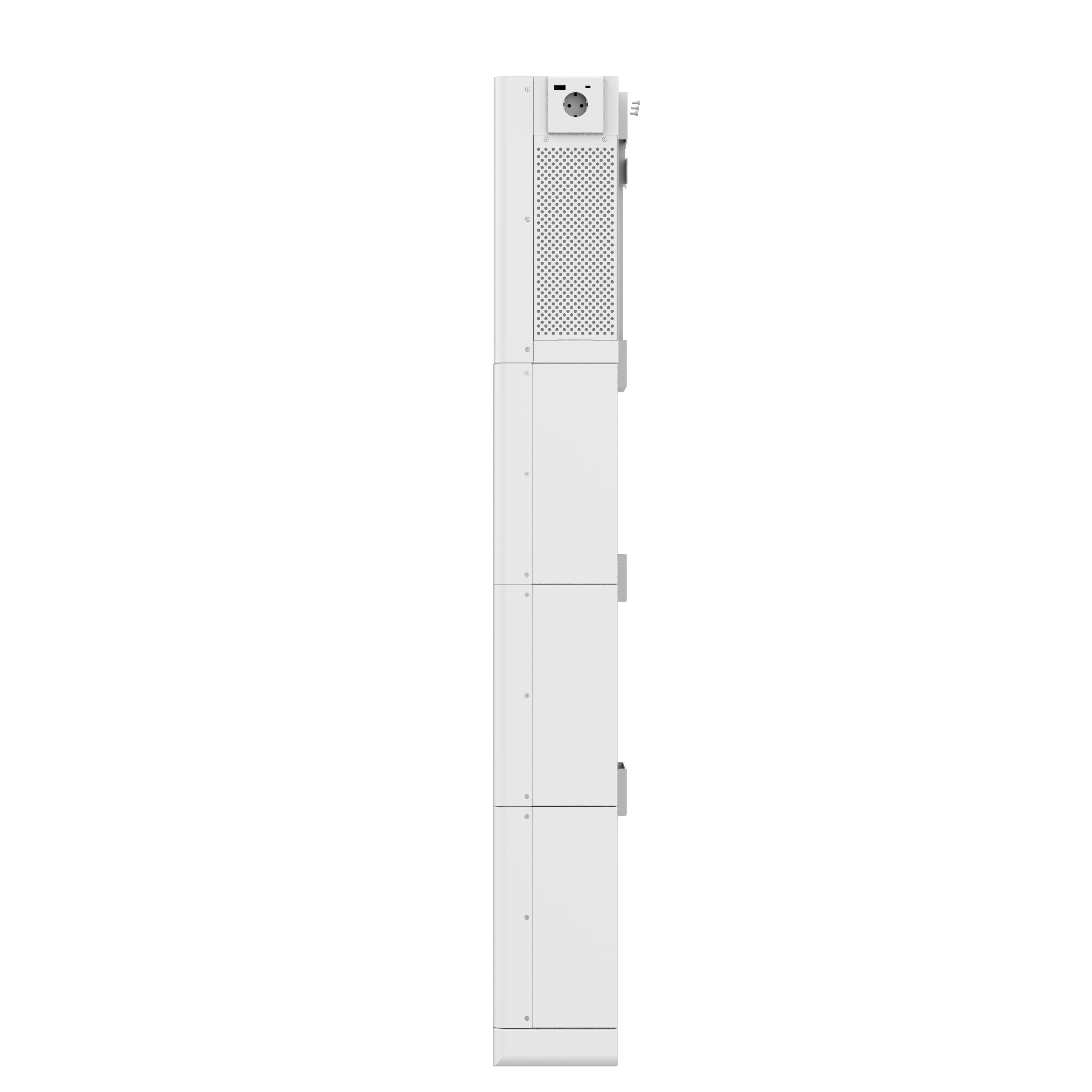

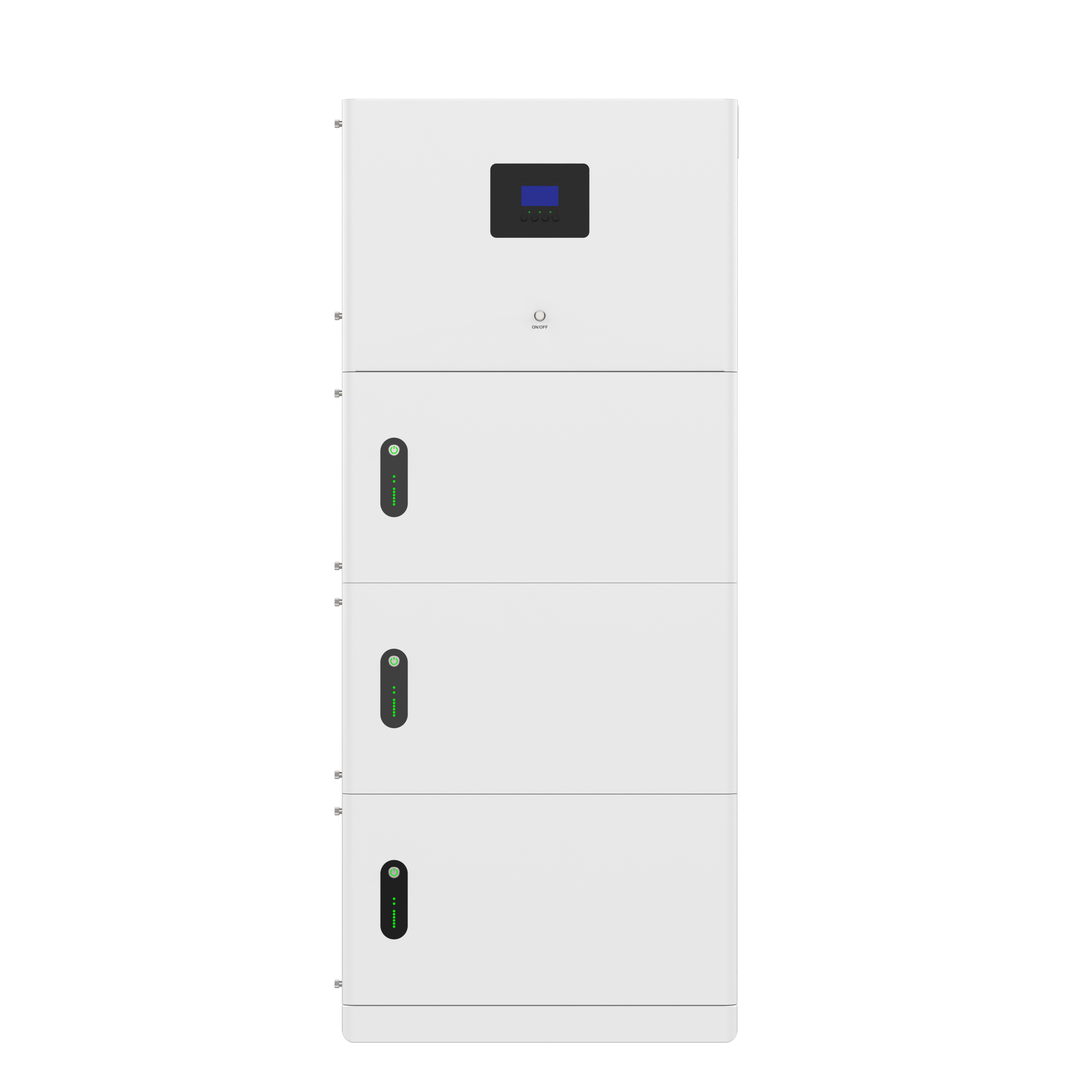

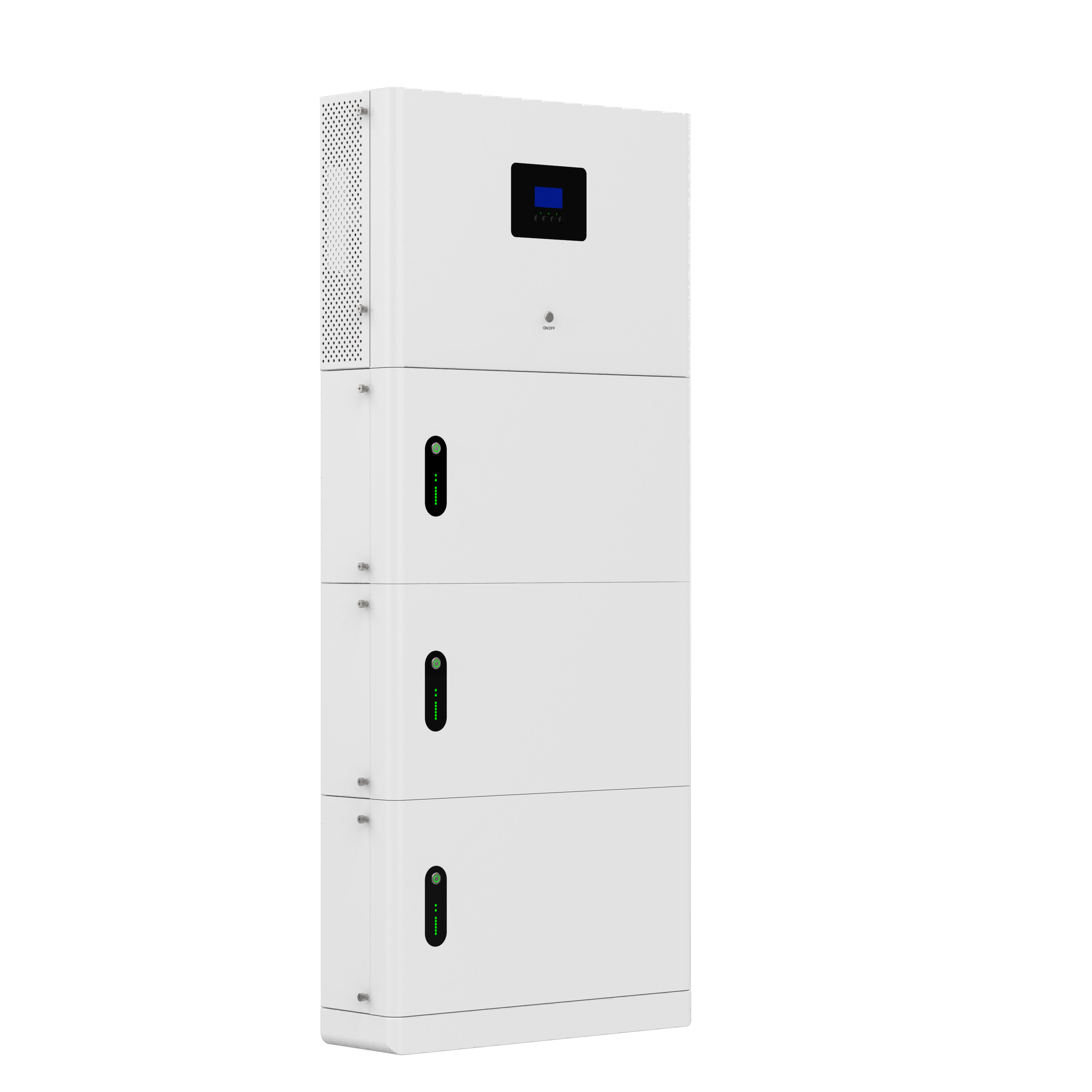

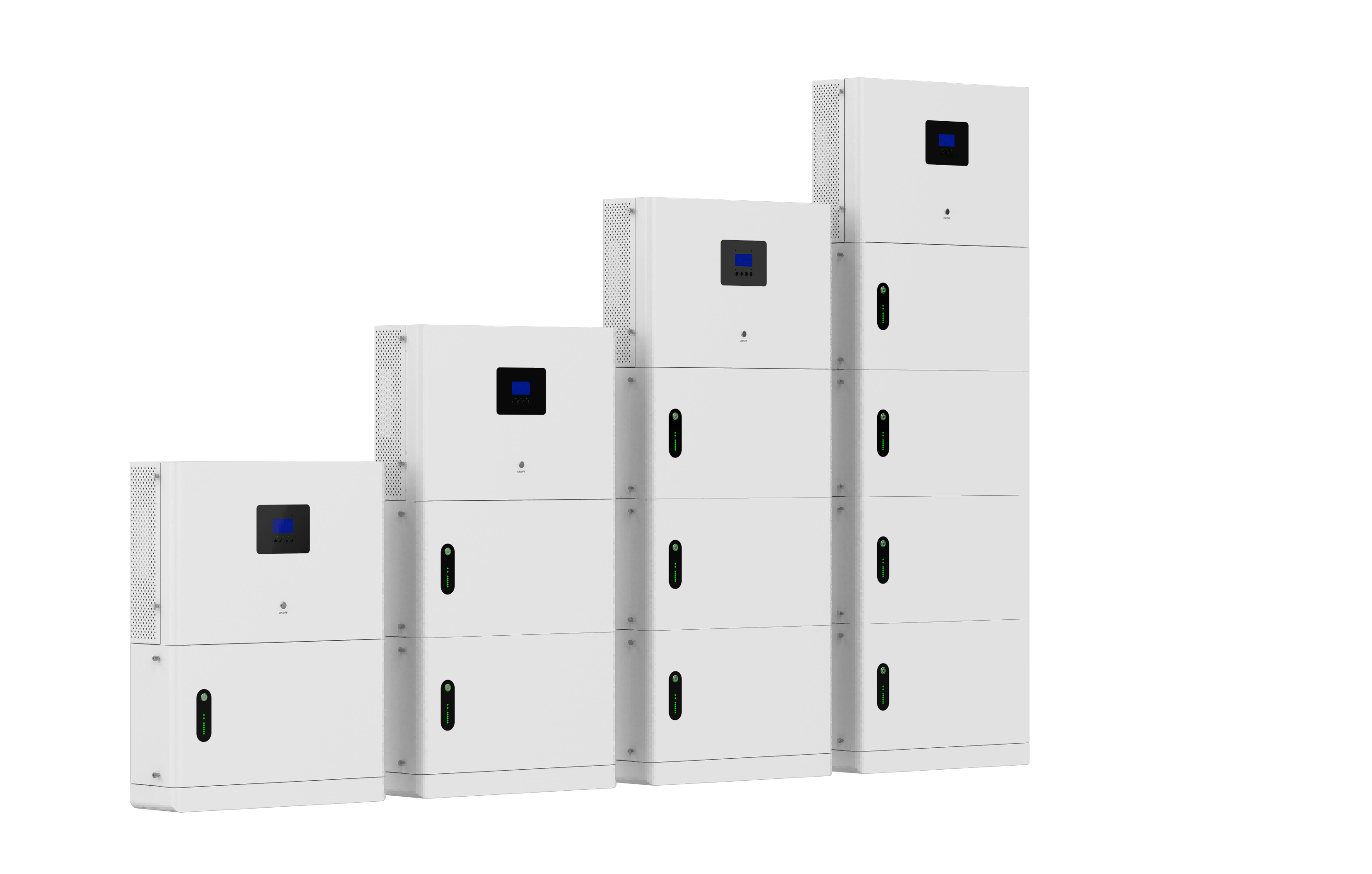

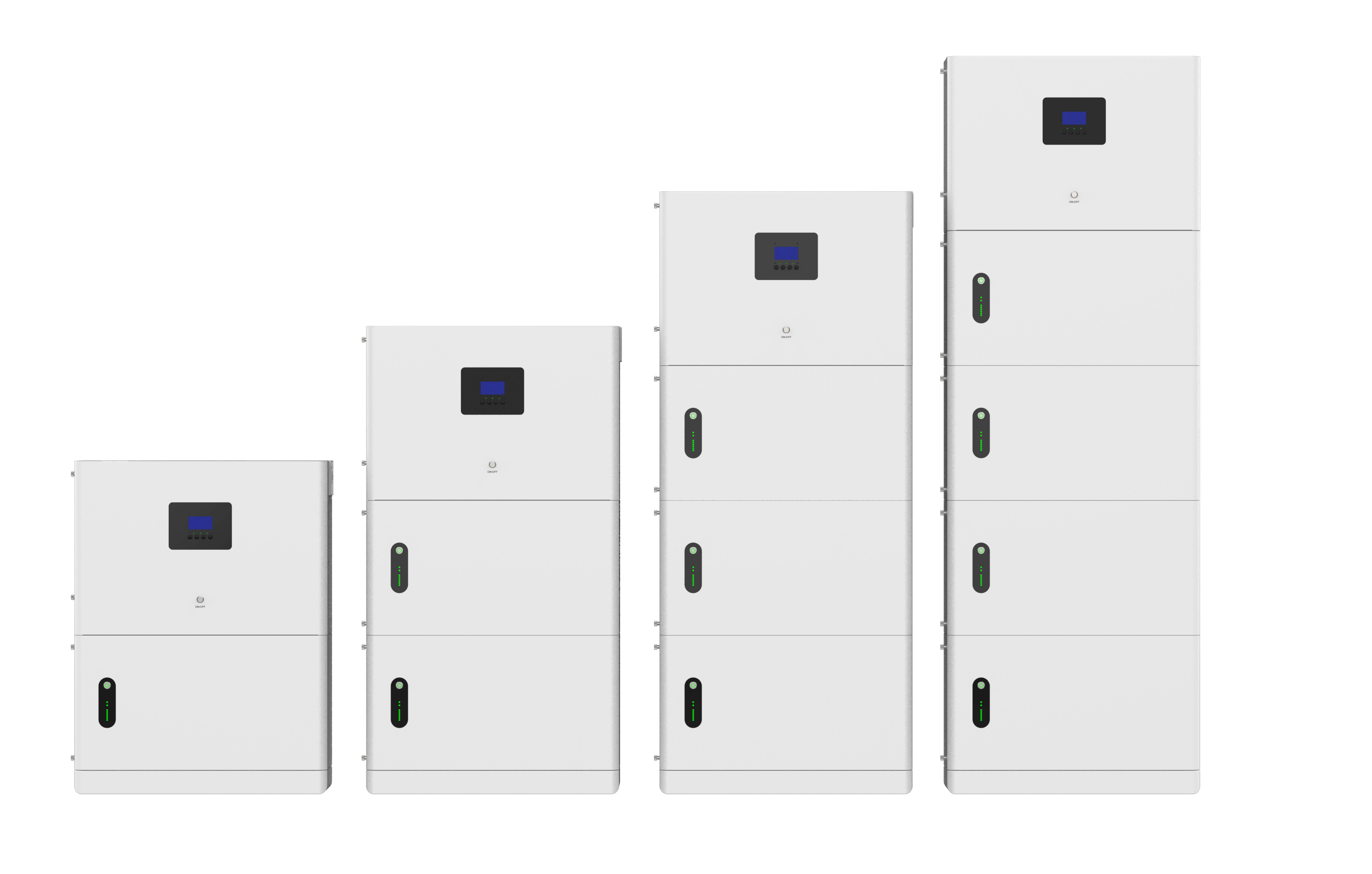

All In One 24V/51.2V100Ah 5.12kwh 3kw-10kw Inverter

Item No:       HV-S24200-SP-LV/ HV-S512100-SP-LV
Voltage:            24V/51.2V
Current:            100-400Ah
Capacity:          5.12-20.48Kwh
Ciclo de vida:        ≥8000 veces (90%DOD).
Warranty:         5/10 Years
Certificación: MSDS/UN38.3/ROHS/CE/KC.

Plug and play,integrated inverter 3kw-10kw and battery 5.12kwh-20.48kwh free expansion to meet all your applications.
On/Off grid all in one system

25.6V/48V/51.2V 100A all in one inverter 3kw/6kw/8kw/10kw

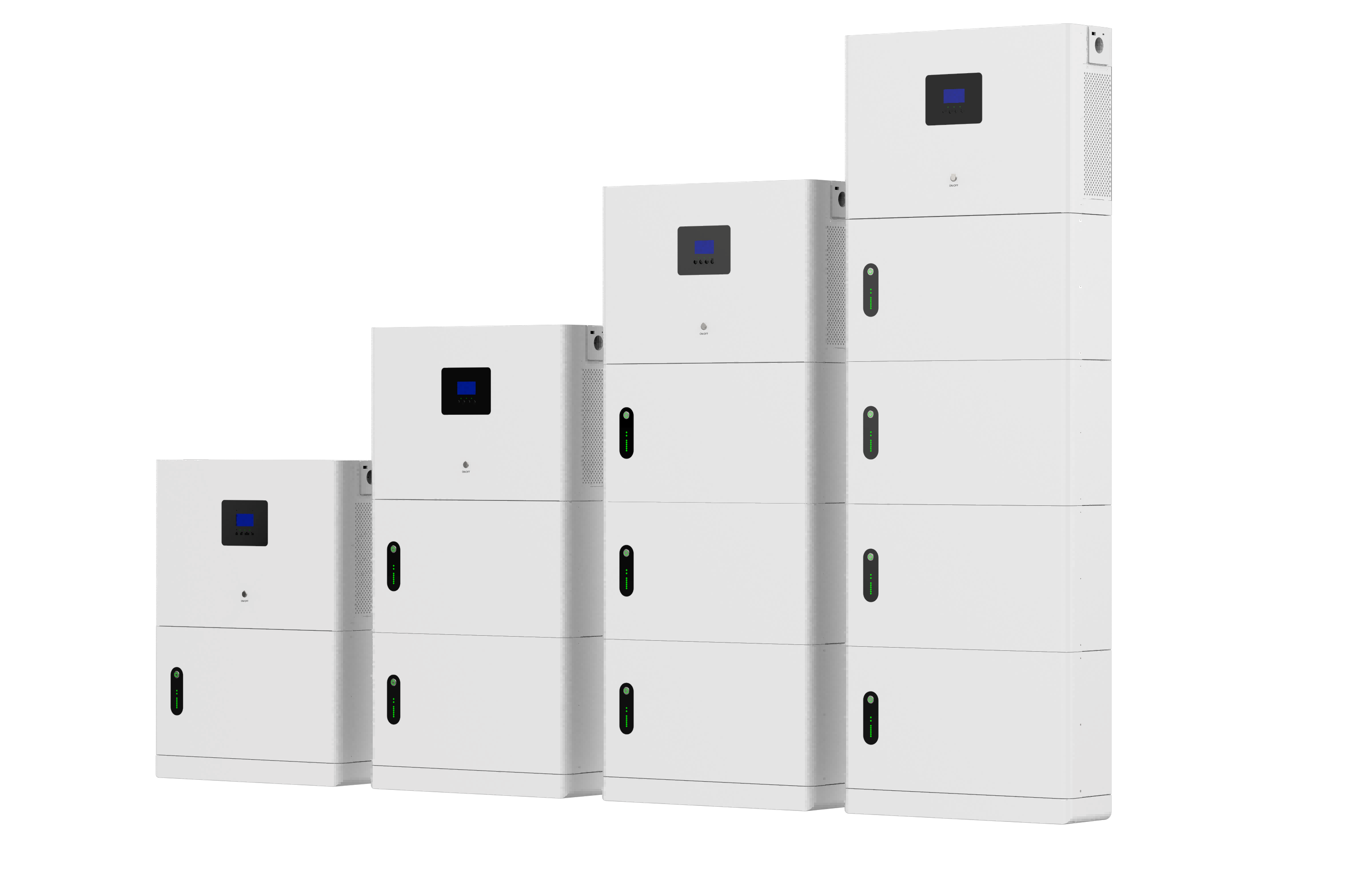

  • Meet the basic needs of household electricity, the capacity can be freely expanded, 5.12-25.6kWh.
  • Single battery interface, no installation required, a product that can save 60% installation time and cost, plug and play.
  • Lithium iron phosphate battery, more than 8000 cycles, design life up to 20 years.
  • One click optional inverter, inverter optional (3kw, 6kw, 8kw, 10kw) to meet your power requirements.
  • Equipped with high-performance BMS battery management system.

INFORMACIÓN BÁSICA

MODEL

HV-S512100-SP-LV

Nominal DC Voltage

51.2V

Capacidad de la batería

100Ah

200Ah(100Ah*2)

300Ah(100Ah*3)

400Ah(100Ah*4)

Energy(kWh)

5.12KWh

10.24KWh

15.36KWh

20.48KWh

Ciclo de vida

8000 cycle(90%DOD)

Certification

UN38.3,MSDS,CE-EMC

MODEL

HV-24V200-SP-LV

Nominal DC Voltage

25.6V

Capacidad de la batería

200Ah

400Ah(200Ah*2)

600Ah(200Ah*3)

800Ah(200Ah*4)

Energy(kWh)

5.12KWh

10.24KWh

15.36KWh

20.48KWh

Ciclo de vida

8000 cycle(90%DOD)

Certification

UN38.3,MSDS,CE-EMC

Inversor

GF-3.5KW

GF-6.2KW

GF-8KW

GF-10KW

Recommend max.PV input power

4000W

6500W

5000W*2

5500W*2

Max.PV Array Open Circuit Voltage

500Vdc

PV Array MPPT Voltage Range

60Vdc~500Vdc

Max.Input Current

15A

27A

18A

18A

No.of PV strings per MPPT

1

2

2

Paralelo

No parallel

Max.Charging Current(PV)

100A

120A

140A

160A

Max.Charging Current(PV+AC)

100A

120A

140A

160A

OUTPUT     POWER

Full Load

3500W

6200W

8500W

11000W

Maximum Second Load

7000W

12400W

17000W

22000W

AC   OUTPUT

Rate Voltage

220/230VAC±5%

Frecuencia

50/60Hz

Waveform

Pure Sine Wave

Overload Protection

5s@≥140%Loading,10s@100%~140%Loading.

Maximum Conversion Efficiency

94%

AC   INPUT

Rate Voltage

230VAC

Rango de voltaje

170-280VAC,90-280VAC

Frecuencia

50/60Hz

Max.Charging Current(AC)

80A

100A

BATTERY

Voltaje

25.6V/24V

51.2V/48V

Battery type

Lithium/Gel Battery

General Especificaciones

Operating Temperature Range

-20℃~55℃

Temperatura de almacenamiento

-20℃~60℃

Humidity

5%to 95%Relative Humidity(Non-condensing)

Communication Port

RS485(RJ45)/RS232(DB9)

All in one system diagram

SISTEMA BMS

  • El sistema BMS de Harveypower monitorea y regula el estado de carga y descarga de la batería solar apilable. Las características de la batería monitoreada incluyen la detección del tipo de batería, voltaje, temperatura, capacidad, estado de carga, consumo de energía, tiempo de funcionamiento restante, ciclos de carga y más.
  • Puede procesar y monitorear hasta 16 paquetes de baterías apilables al mismo tiempo, proporcionar una función de balanceo de baterías, administrar diferentes baterías con los mismos requisitos de carga y descarga y garantizar la utilización óptima de la energía restante en la batería.
  • Especificación BMS:
ProyectoContenidoparámetros predeterminados Si se puede configurar
Protección contra sobrecargaVoltaje de alarma3600mVY
Tensión de protección3700mVY
Tiempo de latencia de protección1.0SY
Protección contra sobredescargaVoltaje de alarma2800mVY
Tensión de protección2700mVY
Tiempo de latencia de protección1.0SY
Protección contra sobrecorriente de cargaCorriente de alarma105AY
Corriente de protección110AY
Tiempo de latencia de protección1.0SY
Protección contra cortocircuitosCorriente de protección≥350AY
Tiempo de latencia de protección≤300uSY
Protección de alta temperatura MOSFETTemperatura de alarma90℃Y
Temperatura de protección115℃Y
Protección de temperatura de las bateríasAlarma de carga por baja temperatura/temperatura de protección0℃/-5℃Y
Alarma de carga de alta temperatura/temperatura de protección60 ℃/65 ℃Y
La alarma de temperatura ambientalAlarma de baja temperatura/temperatura de protección-15 ℃/-20 ℃Y
Alarma de alta temperatura/temperatura de protección65℃/75℃Y
Una comunicación de puerto serieAislado RS - 232 / RS - 485/Y
Bluetooth
Función bluetooth/opcional
Función de limitación de corriente de cargaCorriente limitante de corriente de carga20Aopcional
Pantalla de visualizaciónFunción de visualización/opcional
  • Instalación y Pruebas
Lifepo4 battery pack internal BMS assembly processBMS system exterior structure and wiring connection

APILABLE

Ventajas del paquete de baterías apilables: Flexible, simple, conveniente

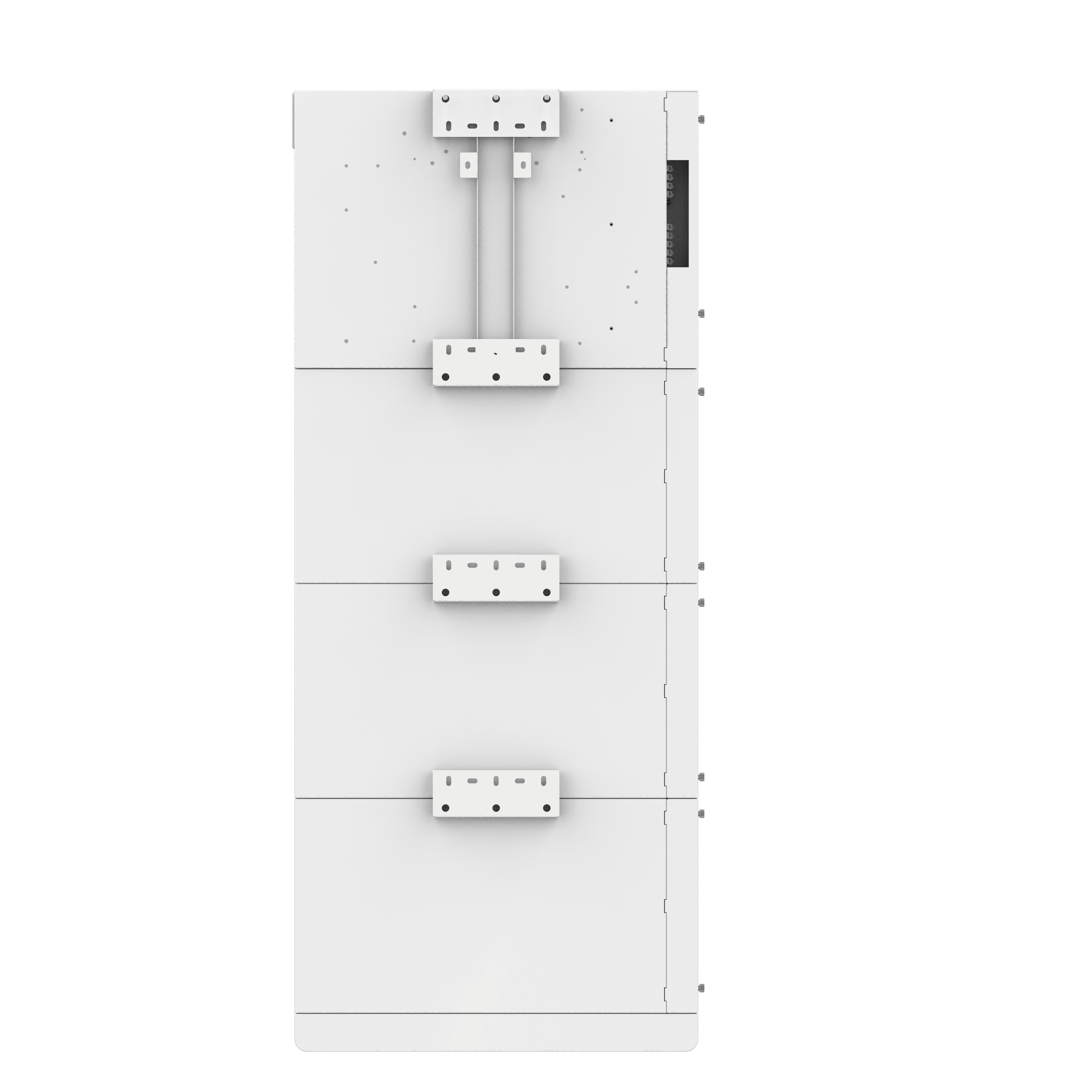

Stackable solar battery connection & assembly

PERSONALIZACIÓN DE FUNCIONES

  • Pantalla LED (Opcional)

Cree una pantalla LED fuera del grupo de productos para visualizar el datos generales y estado del paquete de baterías. También puede personalizar las funciones de operación de la pantalla según sus necesidades.

  • Función de autocalentamiento (opcional)
El sistema BMS se puede configurar con una función de autocalentamiento para que el sistema de batería sea adecuado para temperaturas más bajas.
Cuando la temperatura está por debajo de 0°C, a través del autocalentamiento, la temperatura de la batería puede subir por encima de 10°C en unas pocas decenas de segundos, activando así la aplicación normal de la batería.
Temperatura de inicio de calentamiento: ≤0℃. Detener la temperatura de calentamiento: ≥10 ℃.
  • Función Bluetooth (Opcional)
Puede comunicarse con BMS en modo inalámbrico. Los usuarios pueden conectar la batería a través de Bluetooth, lo que permite visualizar toda la información importante de la batería, como voltaje, corriente, temperatura, SOC, SOH, errores, etc.
Algunos parámetros y sistemas de interruptores también se pueden controlar de forma remota, lo que hace que todo sea fácil de usar y administrar.
  • Estado de Salud (Opcional)
Puede detectar y reflejar la capacidad, la salud y el estado de rendimiento de la batería con la acumulación del tiempo de uso de la batería y el impacto del medio ambiente, guiando efectivamente cómo mantener la batería

No sólo podemos saber si la capacidad restante disponible del La batería puede satisfacer nuestra demanda de energía temporal total. consumo, pero también saber cuándo es necesario reemplazar y reparar cada batería y paquete de baterías.

  • Más opcional

MÁS preguntas frecuentes

¿Se pueden almacenar pilas apiladas?

Sí, y la batería apilable debe ser almacenado en un ambiente fresco, seco y ventilado, para evitar el contacto con el fuego y fuentes de calor. Las baterías deben apilarse de manera que sean estables y no se golpeen, vuelquen o dañen de otra manera.
La mejor temperatura de almacenamiento es 25 ± 5 ℃, la mejor humedad es 60 ± 15%.

¿Se pueden apilar dos baterías?

Nuestro paquete de baterías apilables se puede utilizar en un solo grupo o en varios grupos en paralelo.
 Teniendo en cuenta el peso de la caja de la batería y la comodidad de uso, recomendamos apilar 4-6.

¿Cuánto tiempo puede durar una batería lifepo4 de 48V 200Ah?

El batería de 200Ah dura desde menos de 1 hora (con un dispositivo de 2000 W) hasta más de 200 horas (con un dispositivo de 10 W).

¿Cuáles son los beneficios de la batería apilable?

Puede tener conexiones en serie paralelas flexibles a través de múltiples paquetes de baterías para cumplir con diferentes requisitos de voltaje y capacidad, y ahorrar espacio.

¿La batería apilable lifepo4 200ah es mejor para hacer funcionar las baterías en serie o en paralelo?

La conexión paralela es mejor, el voltaje paralelo permanece sin cambios y la capacidad aumenta.
El voltaje es una corriente más alta, el calor es más rápido (la batería también tiene resistencia), por lo que la vida útil es corta, la conexión en paralelo a través de las dos baterías es independiente de la corriente, no afectará la vida.
