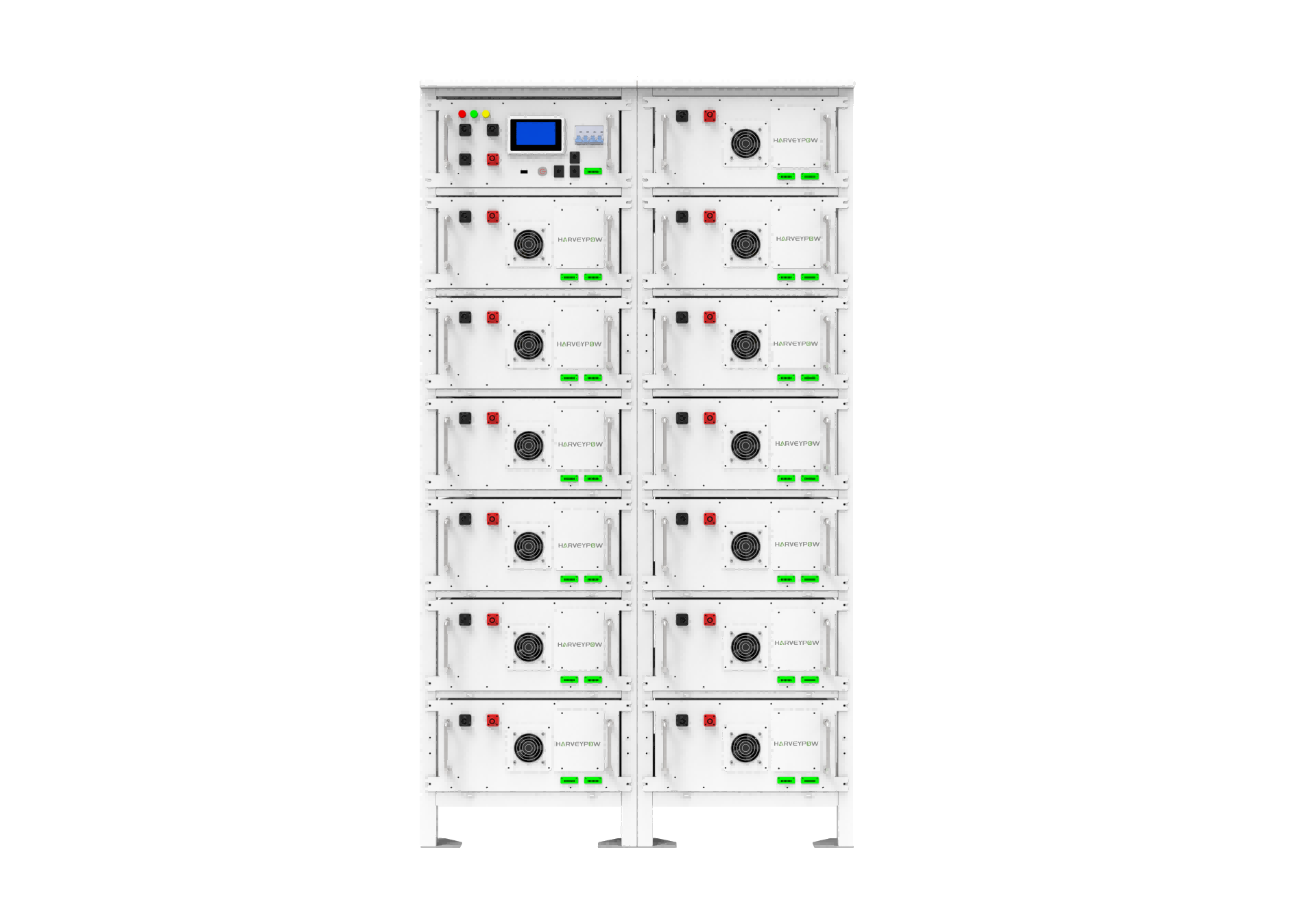

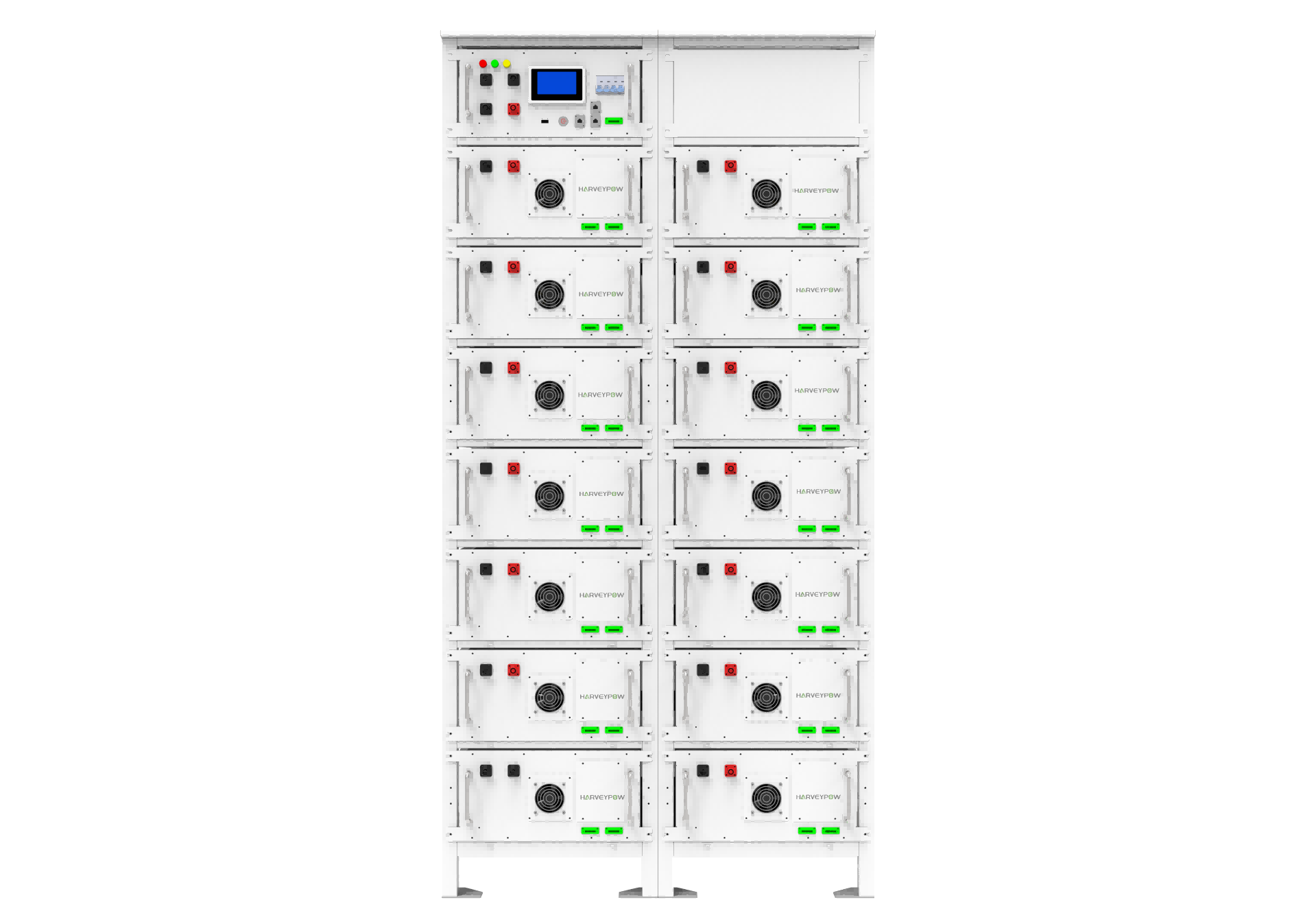

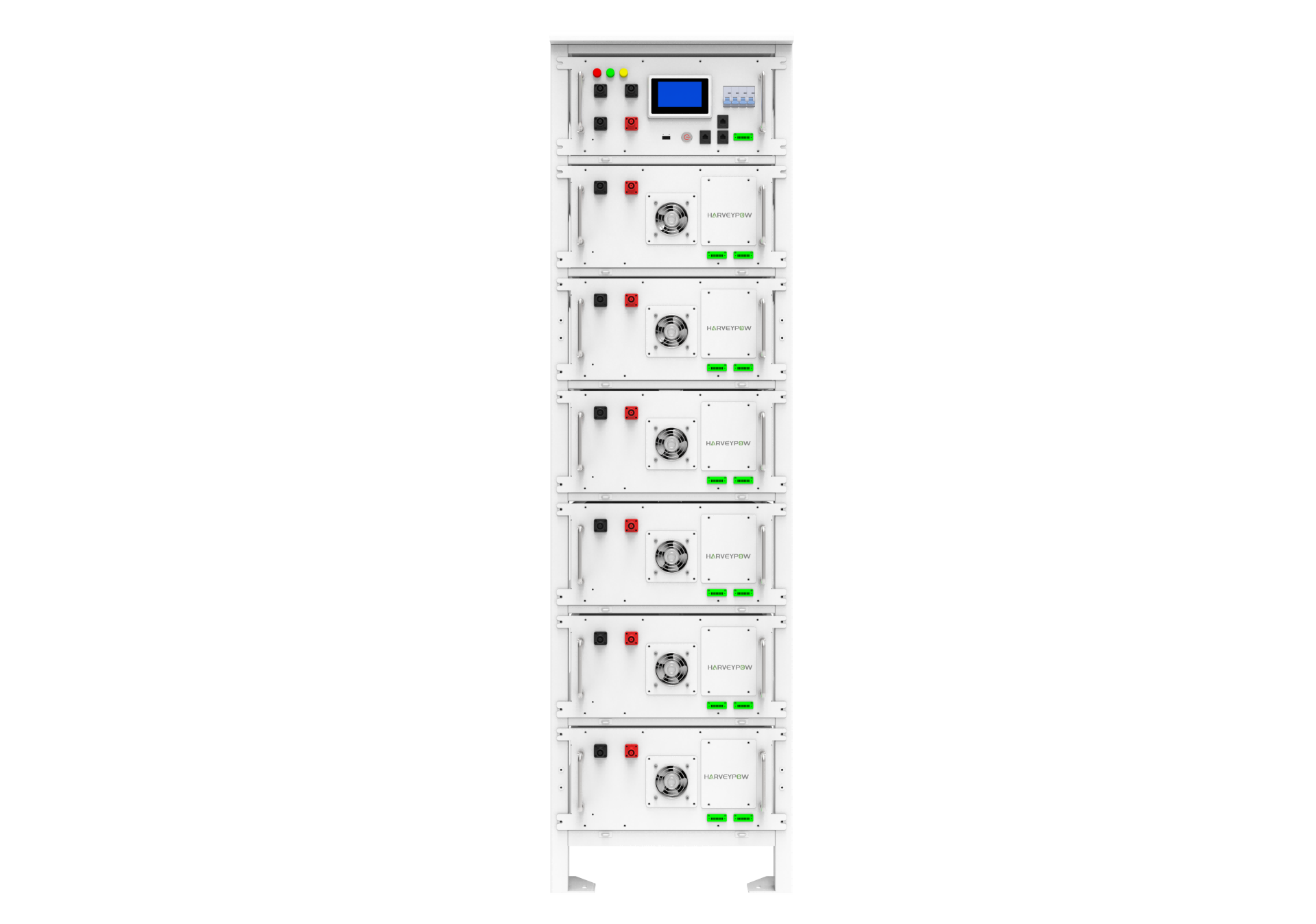

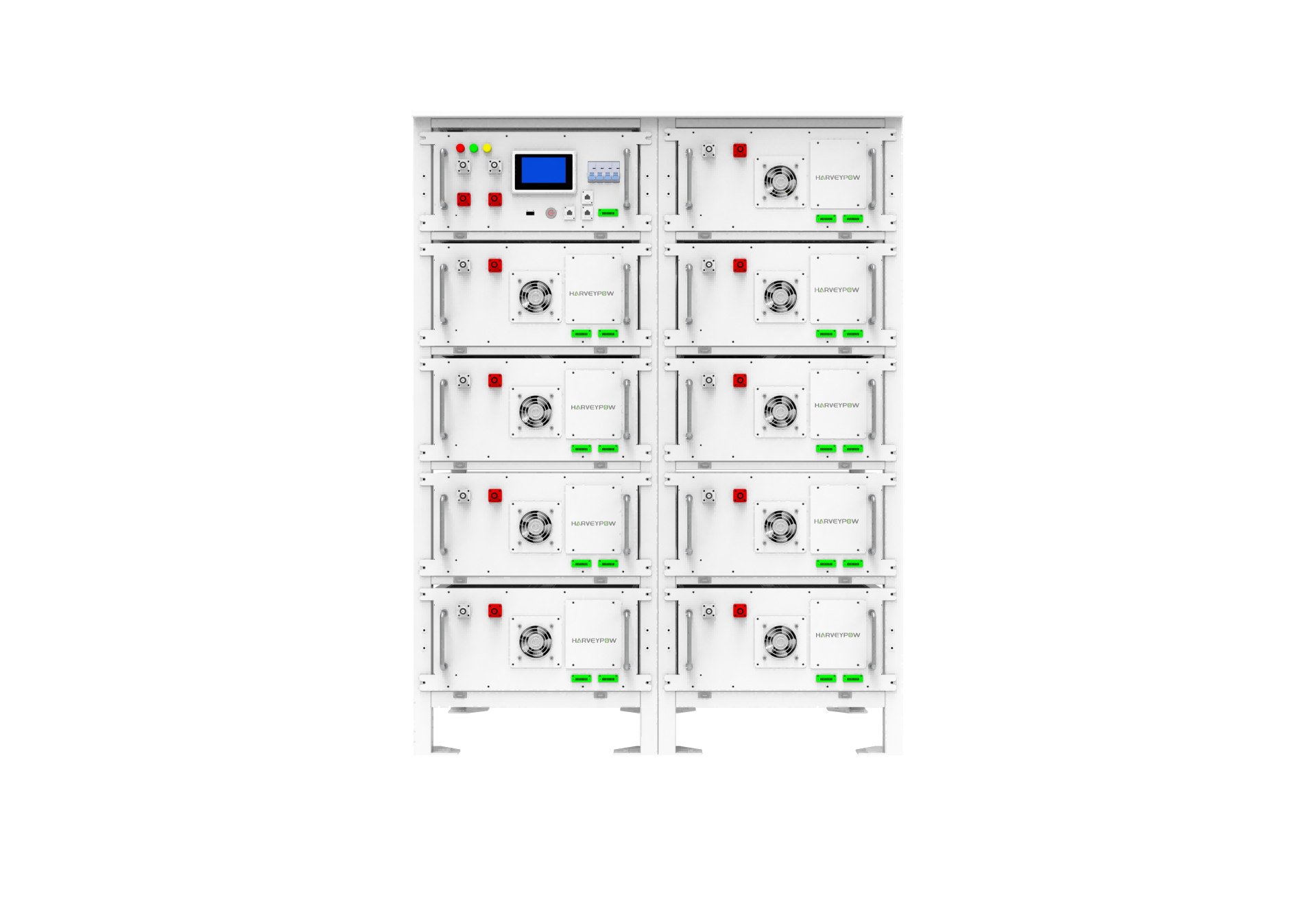

Rack High Voltage Battery 256V-1000V 51.2V314AH 16.08kWh Model

Item No:              HV-R16-HV64K-241K  High Voltage Battery
Voltage:              256V-1000V
Current:              314Ah
Capacity:            64kWh-241kWh
Certification:     MSDS/UN38.3/ROHS/CE/IEC62619/IEC62477/KC.

HV-R16-HV64K-241K High Voltage Battery features a modular architecture, allowing for flexible capacity configuration. Multiple battery modules can be connected in series to form high-voltage battery packs with capacities ranging from 64kWh to 241kWh; multiple battery packs can also be connected in parallel to form megawatt-level battery energy storage systems (BESS).
The HV-R16-HV64K-241K High Voltage Battery adopts a modular architecture, which allows for flexible capacity configuration. Multiple battery modules can be connected in series to form a high-voltage battery pack with a capacity range of 64kWh to 241kWh.

HV-R16-HV64K-241K Series High Voltage Battery

Product Advantages

  • A modular high-voltage design with a capacity of 16kWh allows for flexible expansion, ranging from 64kWh to 241kWh to meet diverse energy storage needs;

  • Utilizing advanced lithium iron phosphate (LiFePO₄) battery chemistry, it boasts excellent thermal stability, enhanced safety, and long-term reliability. The system has a cycle life exceeding 8000 cycles and is designed for stable operation in demanding energy storage applications;

  •  An integrated battery management system (BMS) continuously monitors battery status and optimizes system performance. Multiple protection functions ensure safe and efficient battery operation throughout its entire lifespan;

  • This high-voltage series employs a high-voltage platform with a system voltage configuration range of 204V to 768V, reducing operating current and improving overall energy conversion efficiency;

  • Employing a standard 19-inch embedded modular structure design simplifies installation, integration, and maintenance for professional energy storage projects;

ОСНОВНАЯ ИНФОРМАЦИЯ

MODELHV-51314-R4ЧАСV-51314-R5HV-51314-R6HV-51314-R7HV-51314-R8HV-51314-R9
Nominal voltage204.8 256 307.2 358.4 409.6 460.8
Cellmode/Configuration3.2V314Ah/
64S1P		3.2V314Ah/
80S1P		3.2V314Ah/
9651P		3.2V314Ah/
11251P		3.2V314Ah/
128S1P		3.2V314Ah/
14451P
Емкость (Ач)  314
Rate energy(kWh)64.31 80.39 96.46 112.54 128.61 144.70
Weight(Approx)(kg)574 708 841 975 1128 1242
Dimension W*D*H(mm)550*776*1450550*776*1700550*776*1960550*776*22101100*776*14501100*776*1450
Voltage range(Vdc)172.8~230.4216~288259.2~345.6302.4~403.2345.6~460.8307.8~410.4
MODELHV-51314-R10HV-51314-R11HV-51314-R12HV-51314-R13HV-51314-R14HV-51314-R15
Nominal voltage512 563.2 614.4 665.6 716.8 768
Cell mode/Configuration3.2V314Ah/
160S1P		3.2V314Ah/
17651P		3.2V314Ah/
19251P		3.2V314Ah/
20851P		3.2V314Ah/
22451P		3.2V314Ah/
24051P
Емкость (Ач)314
Rate energy(kWh)160.77 176.84 192.92 209.00 225.08 241.15
Weight(Approx)(kg)1395 1510 1662 1780 1930 2045
Dimension W*D*H(mm)1100*776*16901100*776*17101100*776*19601100*776*19601100*776*22101100*776*2210
Voltage range(Vdc)432~576475.2~633.3518.4~691.2561.6~748.8604.8~806.4648~864
Max.charge/discharge current(A)140
ScalabilityUp to 4 clusters in parallel
КоммуникацияRS485(B)-BAT/RS485(A)-PC/Canbus-Inverter
Срок службы25±2℃,0.5C/0.5C,EOL70%≥8000
Design life≥15 years(25℃)
ЗащитаBMS,Breaker
Operation temperature(℃)Charge:0℃~50℃;Discharge:-20℃~50℃
Altitude(m)≤2000
Humidity<95%(Non-condensing)
CertificatesUN38.3,MSDS,CE-EMC

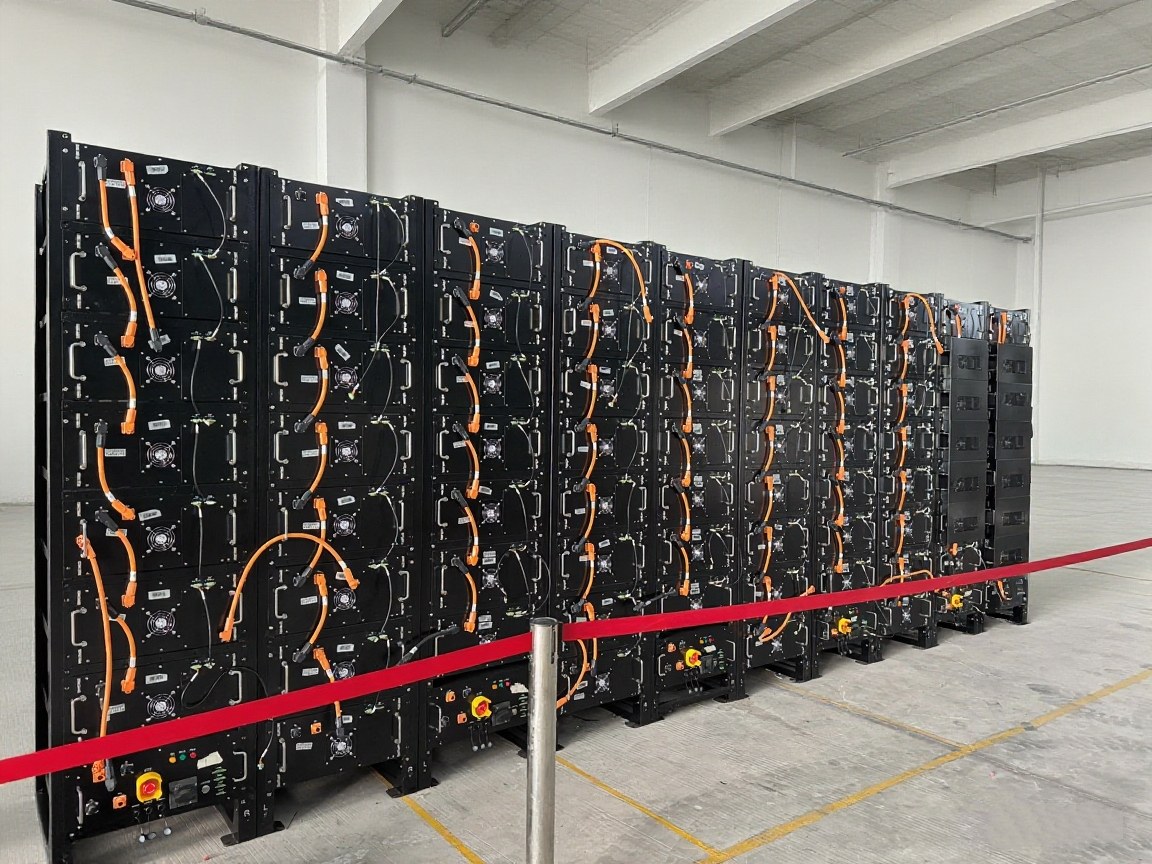

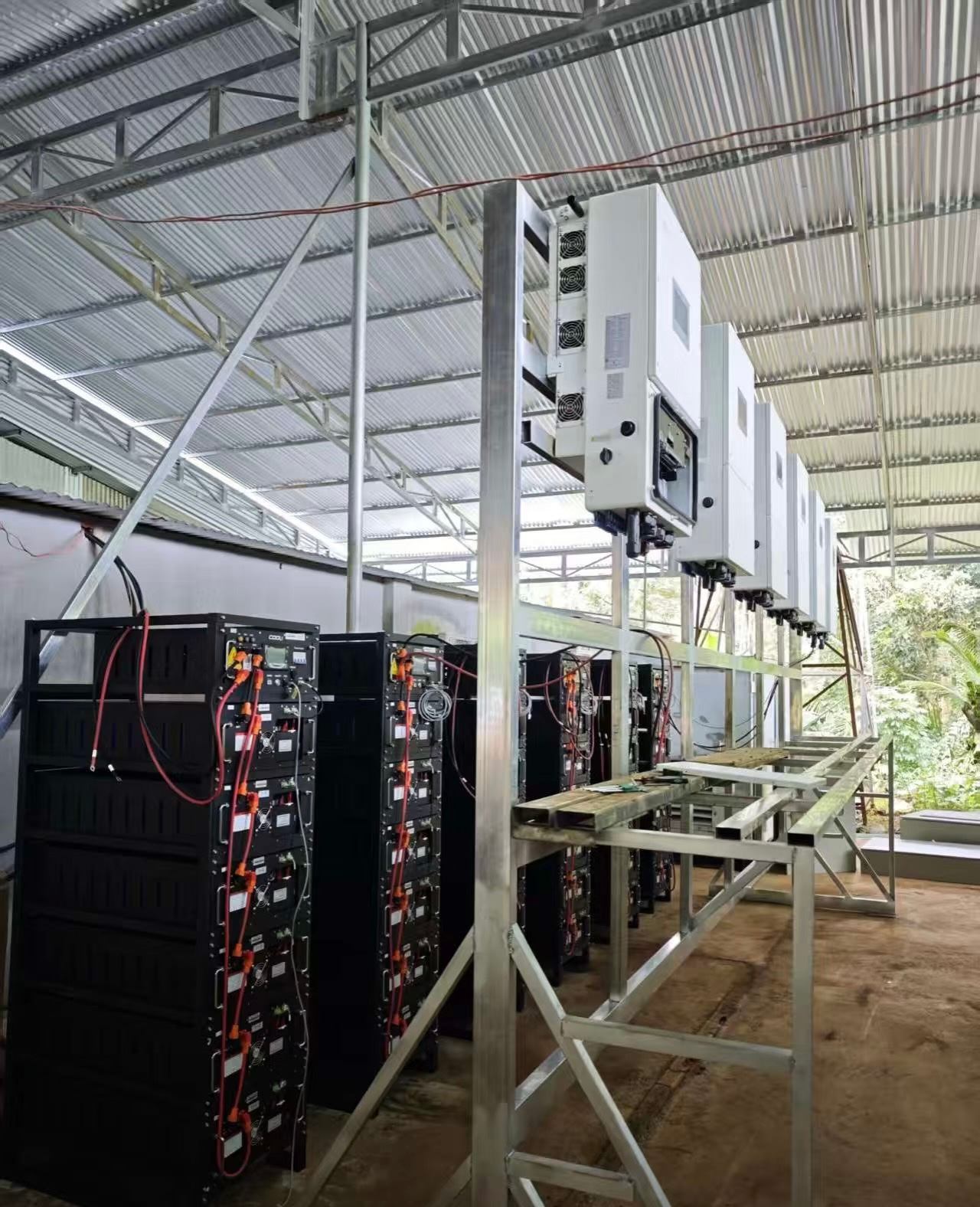

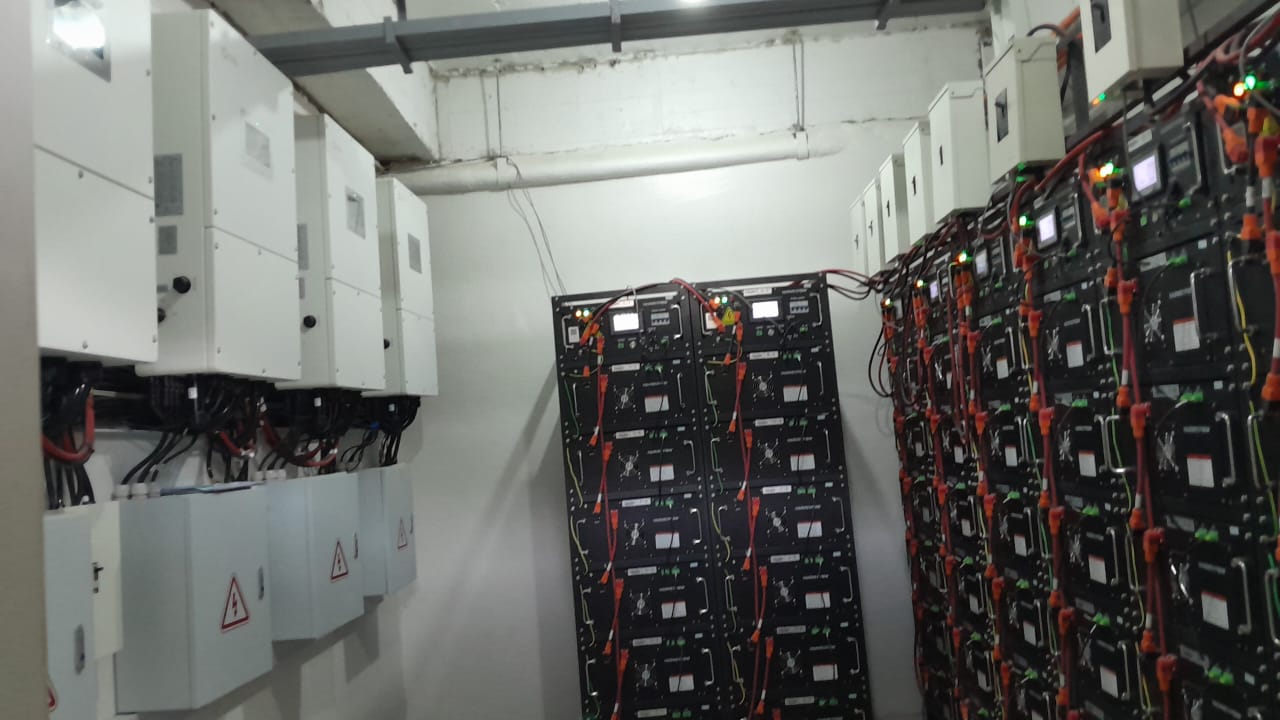

System installation case

СИСТЕМА BMS

  • Система Harveypower BMS отслеживает и регулирует состояние заряда и разряда штабелируемых солнечных батарей. Отслеживаемые характеристики батареи включают определение типа батареи, напряжения, температуры, емкость, уровень заряда, энергопотребление, оставшееся время работы, циклы зарядки и многое другое.
  • Он может одновременно обрабатывать и контролировать до 16 штабелируемых блоков батарей, обеспечивать функцию балансировки батарей, управлять различными батареями с одинаковыми требованиями к заряду и разряду и обеспечивать оптимальное использование оставшейся энергии в батарее.
  • Спецификация БМС:
ПроектСодержаниепараметры по умолчанию Можно ли настроить
Защита от перезарядкиАварийное напряжение3600 мВД
Напряжение защиты3700 мВД
Время задержки защиты1,0 сД
Защита от переразрядаАварийное напряжение2800 мВД
Напряжение защиты2700 мВД
Время задержки защиты1,0 сД
Зарядка Защита от перегрузки по токуАварийный ток105АД
Ток защиты110АД
Время задержки защиты1,0 сД
Защита от короткого замыканияТок защиты≥350АД
Время задержки защиты≤300 мксД
МОП-транзистор Высокотемпературная защитаАварийная температура90 ℃Д
Температура защиты115 ℃Д
Батареи Температурная защитаАварийный сигнал/защита при низкой температуре зарядки0℃/-5℃Д
Аварийный сигнал/температура защиты от высокой температуры зарядки60℃/65℃Д
Аварийный сигнал температуры окружающей средыНизкотемпературная сигнализация/температура защиты-15℃/-20℃Д
Аварийная сигнализация/температура защиты от высокой температуры65℃/75℃Д
Связь через последовательный портИзолированный RS-232/RS-485/Д
Bluetooth
Функция Bluetooth/по желанию
Функция ограничения зарядного токаТок ограничения зарядного тока20Апо желанию
Экран монитораФункция отображения/по желанию
  • Установка и тестирование
Lifepo4 battery pack internal BMS assembly processBMS system exterior structure and wiring connection

ШТАБЛИРУЕМЫЙ

Преимущества стекируемых батарейных блоков: Гибкость, простота, удобство

Stackable solar battery connection & assembly

НАСТРОЙКА ФУНКЦИЙ

  • Светодиодный дисплей (опционально)

Создайте светодиодный дисплей за пределами группы продуктов, чтобы визуализировать общие данные и статус аккумуляторной батареи. Вы также можете самостоятельно настроить рабочие функции дисплея в соответствии с вашими потребностями.

  • Функция самонагрева (опционально)
Систему BMS можно настроить с функцией самонагрева, чтобы сделать аккумуляторную систему пригодной для более низких температур.
Когда температура ниже 0°C, из-за самонагрева температура батареи может подняться выше 10°C. в течение нескольких десятков секунд, активируя тем самым нормальное применение батареи.
Начальная температура нагрева: ≤0℃. Температура остановки нагрева: ≥10 ℃.
  • Функция Bluetooth (дополнительно)
Может связываться с BMS в беспроводном режиме. Пользователи могут подключить аккумулятор через Bluetooth, что позволяет визуализировать всю важную информацию об аккумуляторе, такую как напряжение, ток, температура, SOC, SOH, ошибки, так далее.
Некоторыми параметрами и системами переключения также можно управлять дистанционно, что упрощает использование и управление.
  • Состояние здоровья (необязательно)
Он может обнаруживать и отражать емкость аккумулятора, состояние и состояние производительности с накоплением времени использования аккумулятора и воздействия окружающей среды, эффективное руководство по обслуживанию батареи.

Мы не только можем знать, есть ли оставшаяся доступная мощность батарея может удовлетворить нашу потребность в общей временной мощности потребление, но также знать, когда необходимо заменить и отремонтировать каждую батарею и аккумуляторный блок.

  • Дополнительно

БОЛЬШЕ часто задаваемых вопросов

Можно ли хранить батареи штабелями?

Да и штабелируемая батарея должна быть хранится в прохладном, сухом, вентилируемом помещении, избегать контакта с огнем и источниками тепла. Аккумуляторы следует укладывать так, чтобы они были устойчивыми, чтобы их нельзя было ударить, опрокинуть или иным образом повредить.
Лучшая температура хранения 25 ± 5 ℃, лучшая влажность 60 ± 15%.

Можно ли штабелировать аккумуляторы по два?

Наш штабелируемый аккумуляторный блок можно использовать в одной группе или параллельно в нескольких группах.
 Учитывая вес батарейного отсека и удобство использования, мы рекомендуем штабелировать 4-6 штук.

Как долго может работать аккумулятор lifepo4 48 В 200 Ач?

The аккумулятор 200 Ач длится от менее 1 часа (при работе устройства мощностью 2000 Вт) до более 200 часов (при работе устройства мощностью 10 Вт).

Каковы преимущества штабелируемых аккумуляторов?

Вы можете иметь гибкие параллельные последовательные соединения через несколько батарейных блоков, чтобы удовлетворить различные требования к напряжению и емкости и сэкономить место.

Штабелируемый аккумулятор lifepo4 200ah лучше использовать последовательно или параллельно?

Параллельное соединение лучше, параллельное напряжение остается неизменным, а емкость увеличивается.
Напряжение выше тока, тепло быстрее (батарея также имеет сопротивление), поэтому срок службы короток, параллельное соединение через две батареи не зависит от тока, не повлияет на жизнь.
